(摘抄自:标签技术公众号)
随着物联网技术的快速发展,RFID电子标签技术逐渐走向成熟,在多个领域得到了广泛应用。然而,传统的RFID电子标签在物品管理和追踪过程中,往往缺乏直观的视觉反馈,导致在复杂环境中定位和管理物品时效率较低。发光二极管(LED)作为一种高效的发光元器件,近年来被引入到RFID电子标签中,形成了RFID亮灯电子标签这一创新技术。RFID亮灯电子标签通过集成LED实现了被识别物体的快速定位与直观显示。
LED工作原理及集成技术
01
LED工作原理

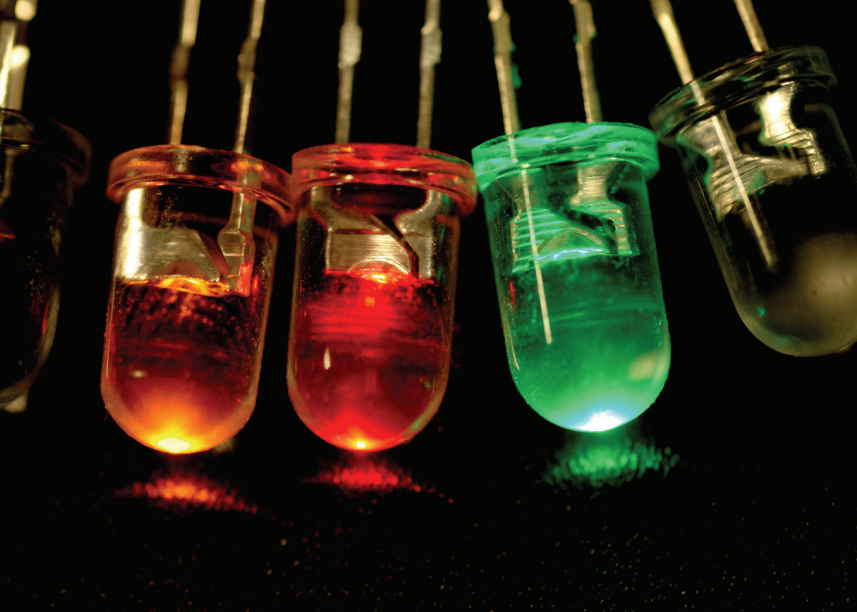

LED是一种能够将电能直接转化为光能的固态半导体器件,其核心是一个半导体晶片,该晶片具有P型和N型半导体材料形成的PN结。当电流通过导线作用于这个晶片时,电子被推向P区,与P区的空穴复合,释放能量并以光子的形式发出,这便是LED发光的基本原理。光的颜色由形成PN结的材料决定,不同的材料会发出不同颜色的光,如砷化镓、磷化镓等材料可以用于制作发出不同颜色光的LED。
LED的发光效率与其内部量子效率和取出效率有关。其中,内部量子效率是指组件本身的电光转换效率,而取出效率是指组件内部产生的光子在经过组件的吸收、折射、反射后,实际在组件外部可测量到的光子数目。提高这两个效率参数是提升LED发光效果的关键。
在实际应用中,LED具有许多优点,如高效能、长寿命、低能耗和绿色环保等,这使得它被广泛应用在各种照明和显示设备中。了解LED的工作原理有助于更好地设计和应用这种先进的固态光源技术。
02
LED与RFID电子标签的集成技术
RFID亮灯电子标签在传统RFID电子标签的基础上增加了LED灯。当标签被读写器识别时,标签内部的电路会控制LED灯亮起,以视觉方式反馈被识别状态。RFID亮灯电子标签不仅保留了传统RFID电子标签的非接触式识别优势,还增加了直观性,使得物品管理更加高效。 (1)射频信号发射。读写器通过发射天线发送一定频率的射频信号,这些信号在空间中传播,形成一定的磁场范围。 (2)标签感应与激活。当发光RFID电子标签进入读写器发射的射频信号范围内时,标签的天线接收到射频信号并产生感应电流,从而激活标签中的芯片。芯片利用感应电流获得的能量,准备发送存储在标签内的信息。 (3)信息发送与LED控制。激活后的标签芯片将标签内存储的信息(如电子编码等)通过天线以射频信号的形式发送出去,并同时控制LED灯亮起。LED灯的亮起状态作为物品被识别的直观反馈,方便工作人员快速定位到目标物品。(4)信息接收与处理。读写器接收到从RFID亮灯电子标签发送来的射频信号后,经过解调、解码等处理,即可获取RFID亮灯电子标签中存储的信息。这些信息随后被传送到数据管理系统进行进一步的处理和分析。
03
关键技术参数
(1)频段。RFID亮灯电子标签通常工作在840~960MHz的UHF频段,这一频段具有传输速度快、识别距离远等特点。(2)识别距离。LED灯的亮度与识别距离密切相关,一般可达5~10m,确保在较远距离内也能清晰看到LED灯的指示。 (3)EPC Class1 Gen 2和ISO18000-6C国际标准。LED灯支持EPC Class1 Gen 2和ISO18000-6C等国际标准,可确保与全球RFID系统的兼容性。 (4)电池寿命。LED灯配备专用电池,支持长时间工作,一般可支持10万次以上的读写操作。
LED在RFID电子标签中的应用优势
01
快速定位与直观显示
LED灯的加入使得RFID电子标签在被识别时可以亮起,从而直观地显示出被识别的状态和位置。一方面,这种视觉化的反馈方式使得工作人员能够迅速定位到目标物品,提高物品管理和追踪的效率。另一方面,可以增强用户体验,在物品管理、追踪和查询方面,LED灯的亮起可以为用户提供更加直观的操作指引和反馈,使操作过程更加简便、快捷。这一特性在仓储管理、设备追踪、档案查找等领域尤为重要,可以显著提高工作效率。
02
多目标识别与同时处理
RFID技术具有同时识别多个标签的能力,结合LED灯的显示,可以实现对多个被管理物品的快速识别和状态反馈,进一步提升工作效率和准确性。这一特性在多个物品识别领域尤为重要,可以解决传统高频RFID电子标签、二维码等技术无法实现多目标识别、处理的问题,显著提高工作效率。
03
维护成本低
RFID亮灯电子标签无需电池、免维护、使用寿命长。
04
穿透性强
RFID射频信号可以穿透外部材料读取数据,而LED灯的显示不受材料遮挡影响,使得标签在复杂环境中的使用更加灵活。对于金属、液体等特殊场景,也有相应的抗金属、抗液体等特种RFID电子标签。
05
数据安全性与可靠性
RFID亮灯电子标签通过无线通信加密技术,可以确保数据传输的安全性。同时,智能终端与监控中心会自动保存数据,避免数据丢失,提高了系统的可靠性。
RFID亮灯电子标签应用场景
01
仓储物流管理

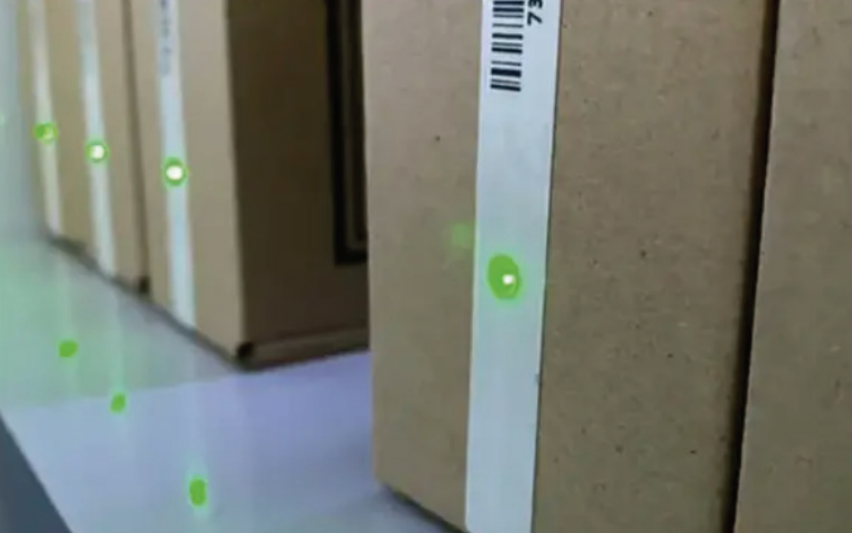

在仓储物流领域,RFID亮灯电子标签可以应用于货物的实时监控、追踪与定位。当货物入库时,标签被自动识别并亮起,方便工作人员快速找到货物。在拣选过程中,只需在系统中输入货品名称,对应货物托盘上的LED灯即可点亮,大大提高拣选效率。
02
设备追踪与维护
在设备管理领域,通过在设备上安装RFID亮灯电子标签,企业可以实时掌握设备的运行状态和位置信息。当设备需要维修或更换时,LED灯的亮起可以迅速定位到设备位置,方便工作人员进行巡检和维护。
03
图书与档案管理
在图书馆和档案管理领域,RFID亮灯电子标签可以实现图书和档案的快速查找与定位。当需要查找某个档案或图书时,只需通过读写器发送指令,对应标签上的LED灯就会亮起,从而迅速找到目标物品。
04
智能交通与车辆管理
在智能交通领域,RFID亮灯电子标签可以应用于车辆管理与追踪。通过在车辆上安装标签,结合智能交通系统,可以实现对车辆的实时监控与追踪。当车辆进入特定区域时,LED灯的亮起可以提醒管理人员或车主车辆的位置信息。
RFID亮灯电子标签未来发展趋势
01
技术融合与创新
随着物联网技术的不断发展,RFID亮灯电子标签将与其他技术如传感器、GPS等进行深度融合,形成更加智能化、集成化的管理系统。
02
拓展应用领域
随着技术不断成熟以及制作成本不断降低,RFID亮灯电子标签将逐渐拓展到更多领域,如医疗、农业、零售等,为各行各业提供更加高效、智能的解决方案。例如,RFID亮灯电子标签与低空经济的结合应用。RFID技术为无人机提供了独一无二的身份标识,通过在无人机上安装RFID亮灯电子标签,监管部门可以实时捕捉并传输无人机的飞行轨迹、高度、速度等关键信息至监管系统。这些“电子身份证”使得每架无人机的位置、状态及任务信息都能被精准追踪与记录,实现了对无人机全方位的监管与掌控。RFID亮灯电子标签凭借其远距离识别读写能力,能够实时监控无人机的飞行状态。一旦发现任何异常或违规行为,监管部门便可迅速介入,采取有效措施,维护低空领域的安全与秩序。
03
提升用户体验
未来,RFID亮灯电子标签将更加注重用户体验的提升,通过优化标签设计、提高识别精度和速度、增加更多人性化功能等方式,为用户提供更加便捷、高效的使用体验。 综上,LED在RFID电子标签中的应用,不仅保留了RFID技术的非接触式识别优势,还增加了直观性和便捷性。通过LED灯的亮起,实现了被识别物体的快速定位与直观显示,显著提高了物品管理、追踪和查找的效率。未来,随着技术的不断发展以及应用领域的不断拓展,RFID亮灯电子标签将在更多领域发挥重要作用,推动物联网技术的智能化、可视化发展
